产品描述

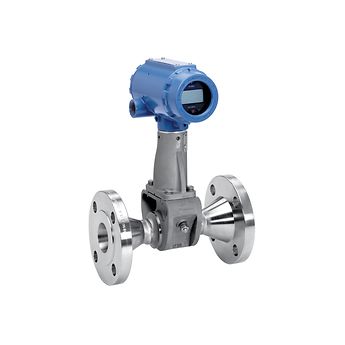

罗斯蒙特 8800 Reducer 涡街流量计采用了罗斯蒙特 8800 系列可靠的电子元件、传感器和仪表表体，并通过利用一体化异径管的优势，对小流量进行准确测量。该设计消除了分体式异径管和管路的现场组装和焊接的需要，因此大大地减少了安装成本和项目风险。此外，罗斯蒙特 8800 Reducer（异径管）端面至端面尺寸与传统的罗斯蒙特 8800 系列相匹配，因此提高了通用性。

规格

流量计精度：

使用 8800 MultiVariable 流量计（MTA/MCA 选项）时，获得水中质量流量率 ± 0.70% 的精度

使用 8800 MultiVariable 流量计（MTA/MCA 选项）时，获得水中质量流量率 ± 2% 的精度

使用 8800 MultiVariable 流量计（MPA 选项）时，获得蒸汽中压力为 30 psia 至 2,000 psia 时流量率 ± 1.3% 的精度

使用 8800 MultiVariable 流量计（MCA 选项）时，获得蒸汽中压力为 150 psia 时流量率 ± 1.2% 的精度

用 8800 MultiVariable 流量计（MCA 选项）时，获得蒸汽中压力为 300 psia 时流量率 ± 1.3% 的精度

用 8800 MultiVariable 流量计（MCA 选项）时，获得蒸汽中压力为 800 psia 时流量率 ± 1.6% 的精度

用 8800 MultiVariable 流量计（MCA 选项）时，获得蒸汽中压力为 2,000 psia 时流量率 ± 2.5% 的精度

液体体积流量率 ± 0.65% 的精度（未补偿）

气体和蒸汽体积流量率 ± 1% 的精度（未补偿）

量程比：38:1

输出：

4-20mA，基于 HART® 或 7

4-20mA，基于 HART® 5 或 7 和可调脉冲输出

FOUNDATION 现场总线 ITK6，带 2 个模拟输入模块、1 个备用链路活动调度器功能块、1 个积分器功能块和 1 个 PID 功能块

带设备状态和 4 个变量的 Modbus RS-485

接液材料：

不锈钢；316 / 316L 和 CF3M

镍合金 – C-22 和 CW2M

高温碳钢 – A105 和 WCB

低温碳钢 – LF2 和 LCC

双相 UNS S32760 和 6A

有关其它接液材料，请咨询厂家

法兰选项：

ANSI 150 至 1500 级

DIN PN 10 至 PN 160

JIS 10K 至 40K

法兰面有多重朝向

有关其它法兰规格，请咨询厂家

操作温度：-330°F 至 800°F（-200°C 至 427°C）

管径：1" 至 14" (25 至 350mm)

特点

• 智能化的异径管设计提高了低流量测量性能

• 内置异径管无需进行现场组装，简化了安装并降低了成本和项目风险

• 具有与传统 8800 仪表相同的面对面尺寸，无需改变管道布局，即可进行仪表布置

• 隔离传感器设计允许在不破坏过程密封的情况下进行在线更换

• 采用了独特的无垫圈仪表表体设计，提高了工厂可用性并减少了潜在泄漏点

• 关键过程阀门（CPA 选项）允许用户验证二级安全壳的完整性，提供了更加出色的安全保障

• 通过质量平衡传感器实现抗振，并通过视觉过滤功能对数字信号进行自适应处理

• 每只流量计中均设有标准的内部信号发生器，简化了电子部件标定

• 无移动部件，无需修理或维护，可节省时间和金钱
